教学仪器产品--音乐特斯拉线圈

教学仪器产品--音乐特斯拉线圈

随着人们生活水平的提高和认知周围事物渠道的多样化，每逢休息日或者节假日，都会带着孩子去一些游乐场所和科技馆去观看或自己动手去操作一些教学仪器。那我们所操作的这些教学仪器与科普设备在科技馆或游乐场所，所展示的主线一般为展品展示——互动操作——发现现象——探索原理。

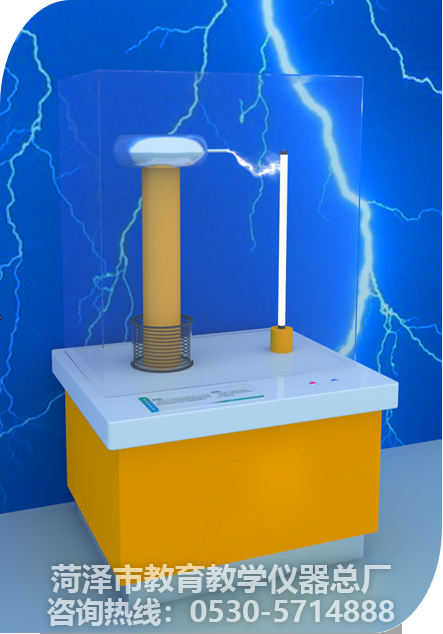

教学仪器展品沿着这条主线可以有效地达到激发青少年科学兴趣、启迪科学观念的教育目的，展品的设置以科技教育为主，让同学们置身于他们生活中所能遇到的各种科学现象和结构模型之中，引发他们的梦想，充分地体验科学乐趣，发现科学知识，并进行创造性的活动。下面要介绍的是菏泽市教育教学仪器总厂生产的教学仪器产品：音乐特斯拉线圈

特斯拉线圈是一种运用电磁谐振原理制作的变压器。由美籍塞尔维亚裔科学家尼古拉•特斯拉在1891年发明，主要用来生产超高电压但低电流、高频率的交流电力。

线圈的初级和次级都是LC振荡电路，且L1C1≈L2C2，初级的电容C1较大，电感L1较小，在驱动电路的配合下进行高频大电流振荡，次级线圈因固有频率相同而产生电磁谐振，其电容C2为次级线圈和顶环的对地电容之和，只有数十皮法（PF），而其电感较大，可达到数百毫亨(Mh)，这样，次级线圈中就会产生近百万伏特的对地电压。正常干燥空气的击穿电压为1-2KV,近百万伏的电压就可以击穿空气，产生美丽而壮观的放电现象。

我们这款教学仪器在初级线圈的振荡控制电路中载入音乐波，使得次级线圈的对地放电受音乐波控制，这样壮观的放电就可以产生音乐，我们就可以听到音乐的另一种美妙所发之处。
